AMETEK Cardinal UHP
»
FITTINGS
»
Coax Fittings
»
Coaxial Termination (XTM)
»

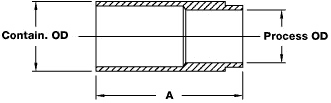

Coaxial Termination (XTM)
Dimensions
Material
(Process Tube)
Part Number
Process
OD
Contain
OD
A
0.25
0.5
1.25
316L SS SMLS
XTM0408
0.375
0.625
1.25
316L SS SMLS
XTM0610
0.5
0.75
1.25
316L SS SMLS
XTM0812
0.75
1
2
316L SS SMLS
XTM1216
1
1.25
2.13
316L SS SMLS
XTM1620
